금속 직지 기어 행성 적도기 산업용 전기 예비 부품 ZPT 시리즈

  • Metal Straight Gear Planetary Reducer Industrial Electrical Spare Parts ZPT Series
원래 장소 중국
브랜드 이름 CLX
인증 N/A
모델 번호 ZTP

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
제품 이름 ZPT 시리즈 직렬 환속기 재료 알루미늄 합금과 강철을 사용한 모든 금속 구조
신청서 모든 종류의 기계 또는 모터, 서보 모터 드라이브가 있는 장비 동력 전달 장치 스트레이트 기어 감속기
강조하다

ZPT 시리즈 직렬 환속기

,

산업용 전기 예비 부품 플래네타리 적도기

,

금속 행성 환각기
메시지를 남겨주세요
제품 설명

직렬 행성 감소기 ZPT 시리즈 중국 및 해외 제조업체에 대한 다른 브랜드 모터 일치

제품 설명:

환속기는 가이드 변속기, 기어 변속기, 기어 기어 변속기들로 구성된 독립적인 구성요소로, 딱딱한 껍질에 둘러싸여 있습니다.일반적으로 원본 변속기와 작업 기계 사이의 감소 전송 장치로 사용됩니다..



기어박스는 일반적으로 저속 및 높은 토크 전송 장비에 사용됩니다. 기어박스의 입력 샤프트에 작은 수의 치아를 출력 샤프트의 큰 기어와 매시함으로써,전기 모터의 전력, 내연기관, 또는 다른 고속 작업이 감소 할 수 있습니다. 일반 변속기는 또한 원하는 저속 효과를 달성하기 위해 동일한 원칙으로 여러 쌍의 변속기를 가지고 있습니다.큰 기구와 작은 기구 사이의 치아 수의 비율은 전송 비율입니다.

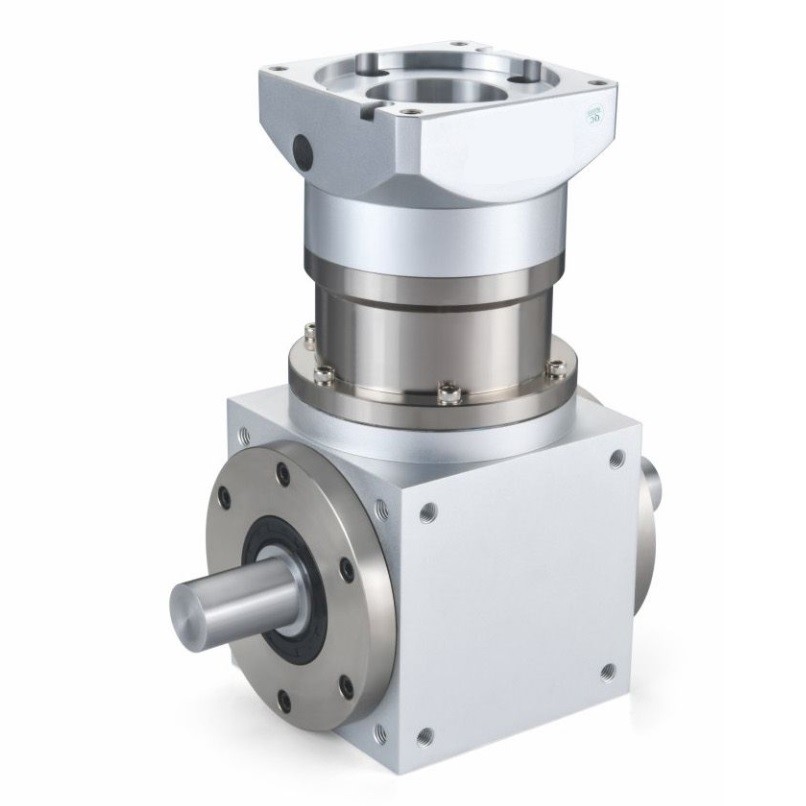

금속 직지 기어 행성 적도기 산업용 전기 예비 부품 ZPT 시리즈 0

금속 직지 기어 행성 적도기 산업용 전기 예비 부품 ZPT 시리즈 1

절감기는 원동기와 작동 기계 또는 작동 장치 사이의 속도와 토크를 전달하는 역할을 수행하며 비교적 정확한 기계 장치입니다.사용의 목적은 속도를 줄이고 토크를 증가시키는 것입니다. 그것은 다양한 유형, 다른 모델, 그리고 다른 유형은 다른 사용을 가지고 있습니다. 기어 감소기, 벌레 감소기로 나눌 수 있는 다양한 유형의 감소기가 있습니다.변속기 종류에 따라 전동기 및 행성 변속기 절감기; 다른 전송 단계에 따라 단일 단계 및 다단계 환량으로 나눌 수 있습니다.굽은 변속기 절감기, 그리고 굽은 실린더식 기어 감소기; 전송의 배열에 따라, 그것은 배포 할 수 있는 감소기, 분할 흐름 감소기, 그리고 동축 감소기로 나눌 수 있다.



기어 감소기는 소용량과 큰 토크 전송의 특성을 가지고 있습니다. 기어 감소기는 모듈 결합 시스템에 기초하여 설계 및 제조됩니다.다양한 모터 조합으로, 설치 형태 및 구조 계획. 전송 비율은 다양한 운영 조건에 대응하고 전자 기계 통합을 달성하기 위해 세밀하게 차등됩니다.기어 감소기는 높은 전송 효율을 가지고 있습니다, 낮은 에너지 소비, 우수한 성능.

특징:

1직선 치아 기어 변속기를 채택, 탄화화 및 진압 처리, 치아 프로파일 수정 처리, 원활한 작동, 낮은 소음을 보장;

2간단한 구조, 대량 생산, 빠른 배달 시간 및 높은 비용 성능;

3이 리드커는 시장에서 대부분의 리드커의 요구를 충족시킬 수있는 완전한 범위를 가지고 있습니다.

금속 직지 기어 행성 적도기 산업용 전기 예비 부품 ZPT 시리즈 2

크기 ZPT070 ZPT090 ZPT110 ZPT140
C1 Ø70 Ø90 Ø90 Ø145
C2 4-M4/4-M5 4-M5/4-M6 4-M5/4-M6 4-M8
C3 Ø14 Ø19 Ø19 Ø19/Ø22/Ø24
C4 31.5 42 42 60
C5 Ø50 Ø70 Ø70 Ø110
C6 5 8 8 8
C7 60 90 90 90
C8 1단계 143 177.5 198.5 269
2단계 159 201 222 299.5
3단계   224 245 329.5
L1 3 5 3 5
L2 25 25 30 40
L3 36 37 37 52
L4 77 118 134 170
L5 70 90 110 140
L6 26.5 36 44 55
L7 21.2 36 44 55
L8
L9
D1 16 18 22 32
D2 25 28 35 45
D3 60 88 108 135
D5 4-M5 4-M6 4-M8 4-M10
D6 M5*10 M6*12 M6*12 M10*20
H1 18 20.5 24.5 35
H2
B1 5 6 6 10
B2

기술 매개 변수:

모델 단위 ZPT070 ZPT090 ZPT110 ZPT140 비율 무대
정량 출력 토크 N.m   45 80 170 1 1
35       2
  45 80 170 3
  45 80 170 4
  45 80 170 5
  45 80 170 7
35       8
35 45 80 170 10
  45 80 170 12 2
35       14 1
  45 80 170 15 2
  45 80 170 16
35 45 80 170 20 1
  45 80 170 25 2
  45 80 170 28
35       32 2
  45 80 170 35 2
35 45 80 170 40
35 45 80 170 50
35       56 2
  45 80 170 64 3
35 45 80 170 70 2
35 45 80 170 80 3
35 45 80 170 100
  45 80 170 125
35 45 80 170 140
  45 80 170 175
  45 80 170 200
  45 80 170 250
  45 80 170 280
  45 80 170 350
비상 정지 토크 N.m 2배의 가등식 출력 토크
정규 입력 속도 r/m 3000 2500 2000 2000
최대 입력 속도 r/m 4000 3500 3000 3000
최대 방사력 N 950 1450 2100 2700
최대 축력 N 425 725 1050 1350
효율성 % 싱글 (97%) 두 배 (95%)
평균 수명 h 20000
무게 1kg 4.2 6.8 11.6 19.8   1
4.6 7.4 13.8 23.9   2
  8 16 28

3





모델 단위 ZPT070 ZPT090 ZPT110 ZPT140 비율 무대
관성 순간 kgcm2   0.4 0.4 1.65 3 1
  0.309 0.309 1.22 4
  0.291 0.291 1.15 5
  0.285 0.285 1.7 7
0.094       8
0.092 0.283 0.283 1.13 10
  0.4 0.4 1.65 12 2
0.092       14 1
  0.309 0.309 1.22 15 2
  0.291 0.291 1.22 16
0.091 0.291 0.291 1.15 20 1
  0.291 0.291 1.15 25 2
  0.285 0.285 1.13 28
0.094       32 2
  0.285 0.285 1.13 35 2
0.092 0.283 0.283 1.11 40
0.092 0.285 0.285 1.11 50
0.091       56 2
  0.291 0.291 1.15 64 3
0.091 0.285 0.285 1.11 70 2
0.091 0.285 0.285 1.15 80 3
0.091 0.285 0.285 1.15 100
  0.285 0.285 1.15 125
0.091 0.285 0.285 1.13 140
  0.285 0.285 1.13 175
  0.283 0.283 1.11 200
  0.283 0.283 1.11 250
  0.283 0.283 1.11 280
  0.283 0.283 1.70 350
소음 dB 70 70 70 70 70
윤활제   합성 기름유유
보호 수준   IP65
