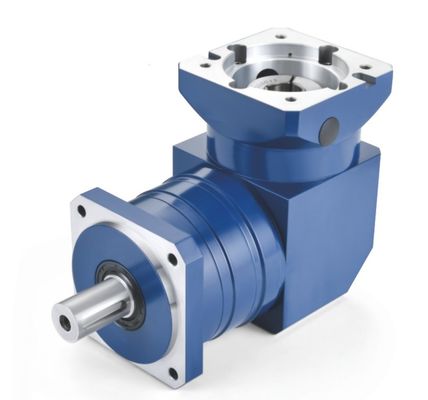

헬리컬 기어 행성 적도 ZAF 시리즈 각종 애플리케이션을 위한 일치 세르보 모터
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | CLX |
| 인증 | N/A |
| 모델 번호 | ZAF060, ZAF090, ZAF115, ZAF140 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 제품 이름 | ZAF시리즈 헬리컬 기어 감속기 | 재료 | 알루미늄 합금과 강철을 사용한 모든 금속 구조 |
|---|---|---|---|
| 적용 | 산업적 전기 장비 | 동력 전달 장치 | 헬리컬 기어 감속기 |
| 강조하다 | 나선형 기어 유성 감속기,플래네타리적 절감기 일치 세르보 모터,ZAF 시리즈 행성 기어 감축기 |
||
제품 설명
각종 애플리케이션을 위해 다양한 제조업체에서 헬리컬 기어 행성 감소기 ZAF 시리즈 일치 서보 모터
제품 설명:
환속기는 가이드 변속기, 기어 변속기, 기어 기어 변속기들로 구성된 독립적인 구성요소로, 딱딱한 껍질에 둘러싸여 있습니다.일반적으로 원본 변속기와 작업 기계 사이의 감소 전송 장치로 사용됩니다..
기어박스는 일반적으로 저속 및 높은 토크 전송 장비에 사용됩니다. 기어박스의 입력 샤프트에 작은 수의 치아를 출력 샤프트의 큰 기어와 매시함으로써,전기 모터의 전력, 내연기관, 또는 다른 고속 작업이 감소 할 수 있습니다. 일반 변속기는 또한 원하는 저속 효과를 달성하기 위해 동일한 원칙으로 여러 쌍의 변속기를 가지고 있습니다.큰 기구와 작은 기구 사이의 치아 수의 비율은 전송 비율입니다.
기어 감소기는 소용량과 큰 토크 전송의 특성을 가지고 있습니다. 기어 감소기는 모듈 결합 시스템에 기초하여 설계 및 제조됩니다.다양한 모터 조합으로, 설치 형태 및 구조 계획. 전송 비율은 다양한 운영 조건에 대응하고 전자 기계 통합을 달성하기 위해 세밀하게 차등됩니다.기어 감소기는 높은 전송 효율을 가지고 있습니다, 낮은 에너지 소비, 우수한 성능.
특징:
1직선 치아 기어 변속기를 채택, 탄화화 및 진압 처리, 치아 프로파일 수정 처리, 원활한 작동, 낮은 소음을 보장;
2간단한 구조, 대량 생산, 빠른 배달 시간 및 높은 비용 성능;
3. 감소기는 시장에서 대부분의 감소기의 요구를 충족시킬 수있는 완전한 범위를 가지고 있습니다.
기술 매개 변수:
| 헬리컬 기구 | 단위 | ZAF060 | ZAF090 | ZAF115 | ZAF140 | 비율 | 무대 |
| 정량 출력 토크 | N.m | 18 | 50 | 120 | 240 | 3 | 1 |
| 27 | 75 | 180 | 360 | 4 | |||
| 27 | 75 | 180 | 360 | 5 | |||
| 27 | 75 | 180 | 360 | 7 | |||
| 18 | 50 | 120 | 240 | 10 | |||
| 35 | 90 | 180 | 450 | 15 | 2 | ||
| 37 | 96 | 230 | 450 | 16 | |||
| 37 | 96 | 230 | 564 | 20 | |||
| 37 | 96 | 255 | 585 | 25 | |||
| 37 | 96 | 230 | 564 | 28 | |||
| 27 | 87 | 180 | 360 | 30 | |||
| 37 | 96 | 255 | 585 | 35 | |||
| 37 | 96 | 230 | 564 | 40 | |||
| 37 | 96 | 255 | 585 | 50 | |||
| 27 | 87 | 180 | 360 | 70 | |||
| 18 | 50 | 120 | 240 | 100 | |||
| 비상 정지 토크 | N.m | 3배의 가등식 출력 토크 | |||||
| 정규 입력 속도 | r/m | 3000 | 3000 | 3000 | 2000 | ||
| 최대 입력 속도 | r/m | 6000 | 6000 | 6000 | 3500 | ||
| 최대 방사력 | N | 1200 | 2400 | 4300 | 9100 | ||
| 최대 축력 | N | 1100 | 2200 | 3900 | 8200 | ||
| 효율성 | % | 싱글 (97%) | 두 배 (95%) | ||||
| 평균 수명 | h | 20000 | |||||
| 무게 | 1kg | 1.4 | 3.7 | 8 | 16 | 1 | |
| 1.6 | 4.2 | 8.9 | 17 | 2 | |||
| 관성 순간 | kgcm2 | 0.16 | 0.61 | 3.25 | 12.31 | 3 | 1 |
| 0.14 | 0.48 | 2.74 | 7.54 | 4 | |||
| 0.13 | 0.47 | 2.71 | 7.42 | 5 | |||
| 0.13 | 0.47 | 2.62 | 7.25 | 7 | |||
| 0.13 | 0.44 | 2.57 | 7.14 | 10 | |||
| 0.127 | 0.72 | 2.56 | 12.35 | 15 | 2 | ||
| 0.088 | 0.5 | 1.75 | 7.47 | 16 | |||
| 0.075 | 0.44 | 1.5 | 6.65 | 20 | |||
| 0.075 | 0.44 | 1.49 | 5.81 | 25 | |||
| 0.064 | 0.39 | 1.3 | 6.34 | 28 | |||
| 0.064 | 0.39 | 1.3 | 6.34 | 30 | |||
| 0.064 | 0.39 | 1.3 | 6.34 | 35 | |||
| 0.064 | 0.39 | 1.3 | 4.08 | 50 | |||
| 0.075 | 0.39 | 1.5 | 7.5 | 63 | |||
| 0.075 | 0.39 | 1.5 | 7.5 | 70 | |||
| 0.075 | 0.39 | 1.5 | 7.5 | 100 | |||
| 반발 | 아크민 | ¥5 | ¥5 | ¥5 | ¥5 | 정확히 | |
| ¥10 | ¥10 | ¥10 | ¥10 | 표준 | |||
| ¥7 | ¥7 | ¥7 | ¥7 | 정확히 | |||
| ¥12 | ¥12 | ¥12 | ¥12 | 표준 | |||
| 톱션 경직성 | N.M/arcmin | 7 | 14 | 25 | 50 | ||
| 소음 | dB | 65 | 65 | 70 | 75 | ||
| 윤활제 | 합성 기름유유 | ||||||
| 보호 수준 | IP65 | ||||||
